为了让您更全面地了解我们的<盐都> 本地 铸铁闸门铸铁圆闸门应用范围广泛，我们精心制作了产品视频。请花1分钟时间观看，您会发现更多细节和优势。
以下是:盐都<盐都> 本地 铸铁闸门铸铁圆闸门应用范围广泛的图文介绍

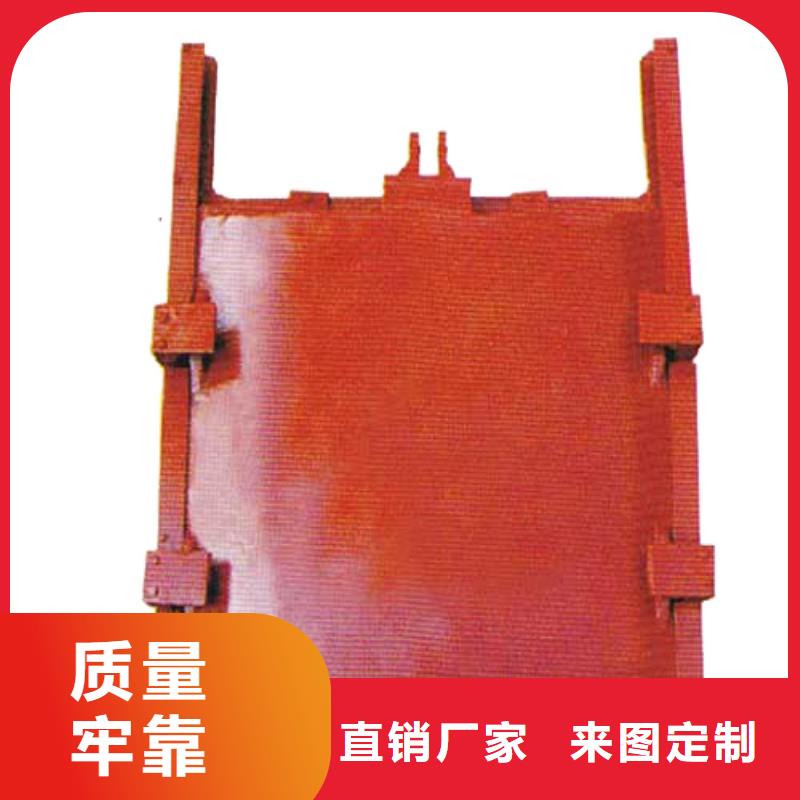

缺点：铸铁闸门的劳动强度及加工工作量大，且自重较大，费用较高，不耐冲击，止水性能差。 三， 钢筋混凝土闸门 优点：制作较为简单，造价低廉，适用于偏远地区的小型水利工程。 缺点：钢筋混凝土闸门具有一定的透水性，结构抗震性能差，且自重较大，加大启闭设备的容量，在现代水利工程中不推荐使用。@一、概述 水利铸铁闸门及污水处理设备是我厂水工产品主导产品之一。其种产品共分两大系列： 系列为广泛应用于水利水电、农田水利建设、水产养殖等水工建筑物中各种过水孔道上的控制设备；第二系列是广泛应用于城市给水、排水如铁道、石油、化工、冶金、纺织、医药等多种行业给排水构筑物上的设备。 通过这些设备与启闭机的配合，实现开启和封闭放水孔道，起到控制水位、调节流量的作用。二、结构及特点 铸铁滑动闸门由闸扳、闸框、挡板、闭紧斜铁等部件组成。 闸门在启闭机的作用（手动或手电）下，使闸门在闸框上的滑道中上、下运动，实现开放和关闭过水孔口，闭紧斜铁可使止水结合面有效贴合，以保证止水效果，实现良好的止水目的。三、闸门安装与调整1、 系列： （1）在闸门安装前，首先检查各连接部位的螺栓是否因运输装卸中造成的 松动，如有松动应加以紧固。 （2）检查主立框与横框连接上的止水面是否有错位，如有错位则松动连接 螺栓将至水面调整在同一平面内。 （3）闸门安装使应采用整体就位安装，禁止闸框、闸扳分体安装，防止闸 框变形。 （4）二期浇注前将闸门整体吊装就位后找好前后、左右的正确位置，然后
未来，耀禹水利机械厂会在全国经济快速发展的同时，以优质的 球墨铸铁闸门、产品质量，诚信合作的工作态度，熟练的业务，更好的发展壮大企业规模，与时俱进。竭诚欢迎海内外新老客户光临指导真诚期盼与您的合作！
启闭机安装好后，要进行试运行，一要做无载荷试验，既让螺杆做两 个行程，听其有无异常声音，安装是否符合技术要求。二要做载荷试验，在额定载荷下，让螺杆做两个行程，观察螺杆与闸板的运行情况，有无异常现象，确认无误后，方可正常运行。在载荷运行一段时间后，要进行首次保养，把机内新机件摩擦产生的金属沫，特别是螺杆、螺
母、涡轮，要清洗干净，涂上润滑油，继续使用。
主题内容与适用范围 本标准规定了铸铁闸门的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准适用于供水、排水工程用的铸铁制闸门。 引用标准 GB 1176 铸造铜合金技术条件 GB 1220 不锈钢棒 GB 4216.2 2.5巴灰铸铁管法兰尺寸 GB 4216.9 灰铸铁管法兰用石棉橡胶垫片尺寸 GB 4216.10 灰铸铁管法兰及垫片技术条件 GB 6414 铸件尺寸公差 GB 9439 灰铸铁件 YB 3211 涂漆通用技术条件 YB 3214 包装通用技术条件 @产品分类 1 产品标记 □ □ □ □——□ 其中(从左到右)：□——铸铁闸门Z； □——门杆形式M(明杆式)，A(暗杆式)； □——安装方式Q(墙式)，G(墙管式)； □——闸孔形状Y(圆形)，F(方形)，J(矩形)； □——闸孔尺寸。 2 标记示例 a. Φ300mm铸铁明杆墙管式圆闸门：ZMGY-300 b.300mm×450mm铸铁暗杆墙式矩形闸门：ZAQJ-300×450 3 闸孔规格 闸孔规格见表1 注：1)该规格不适用墙管式闸门 4 基本参数 基本参数见表2 5 闸门基本形式 圆形闸门基本形式见图1；方形或矩形闸门基本形式见图2。 图1 圆形闸门基本形式 1——楔紧装置；2——门框(含导轨)；3——传动螺杆；4——吊耳；5——密封座；6——门板；7——吊块螺母 图2 方形或矩形闸门基本形式 1——楔紧装置；2——门框(含导轨)；3——传动螺杆；4——吊耳；5——密封座；6——门板；7——吊块螺母
将启闭机中心与平台上的十字线相对应，用水平仪调平启闭机底板后与预 埋钢板点焊，将丝杆的下端与闸门吊耳就位，穿入销轴，复查丝杆的垂直度误差小于1/500mm，全长累计小于5mm，然后将启机底板与预预埋板焊固。 12. 将轴导架架体安装到位，与预套在丝杆的套管用螺栓紧固，注意轴导架管 与丝杆同心，尤其最下部一个轴导架到闸门吊耳的距离应大于闸门口径。其余轴导架在闸门的启闭过程中不得与丝杆连接套相碰。 13. 将启闭机护罩就位，用螺栓紧固在启闭机顶部。 五、调试 1. 闸门调试工作需在二次灌浆完全凝固后方可进行。 2. 手动启闭机手动操作13个全行程，操作中应无卡阻现象，方可投入运行。 3. 电动启闭机在接电运行前，必须按所配套电动装置要求将行程限位开关和 过力矩保护开关正确接线后方可进行，打开电动装置外壳按下述顺序操作： a) 闸门处于全闭位置时（留有30～50mm余量），将关行程开关调整到位。 b) 手动打开闸门至全开位置（闸门较大时可接通电临时电源，点动至接近 全开到位，再手动操作到位），将开到位行程开关调整到位 c) 按电气原理图要求正确接线，上述操作请参照随机提供的阀门电动装置 说明书中的相关章节执行。 d) 电动操作1～3个全行程，观察运行情况，在闸门关到位、开到位时行 程限位装置应准确动作。 4. 在闸门操作过程中，注意门体应运行平缓关到位时应无左右倾斜、卡阻， 当出现左右倾斜或单侧卡阻现象时应调节闸门框两侧的斜楔压紧装置的位置，直至正常为止。 5. 上述调整结束后即可进行通水试验。 六、使用维护及注意事项 1. 使用前应在丝杆上涂沫适量钙基或铝基润滑脂，投入使用后，每3～6月检 查涂沫一次，使用频繁时，每月检查涂沫一次。 2. 电动启闭机采用0#板锂润滑脂或相应《阀门电动装置说明书》中要求的没 润滑脂，每年检查添加一次。 3. 手动启闭机（手轮式和手摇式）均为逆时针开闸门，顺时针关闭，操作时 应注意方向，闸门关到位后不得再用力操作，以防顶弯丝杆。 4. 电动启闭机在进行手动操作时，应将切换手柄扳至手动位置，手动完毕后 不得再将手柄扳回，电动时会自动切换。 5. 电动启闭机外壳进行接线调试工作不得在雨天进行，调整完毕后将外壳盖 好，并注意密封效果，开盖调试工作应即开即调，不得开盖后隔宿调试。 6. 电动启闭机均为短时工作制，连续调试时间不得太长。 7. 即使不常使用的闸门，建议至少每月运行一次。 8. 闸门安装后严禁在门体打开状态下进行二次灌浆。 9. 不得在闸门安装后沿未安装启闭机前进行通水试验。 10. 闸门安装时应注意承受的水压方向，单向闸承受的反向水压不得超过规定 值。 11. 闸门通常为铸铁或球墨铸铁制品，抗腐蚀能力较好，通常2～3年对其进行 一次防腐工作。当介质的腐蚀性较大时，应按具体情况确定防腐周期。
